Schwellwertsteuerung
Die Schwellwertsteuerung schaltet ein Gerät automatisch, sobald ein Messwert eine Grenze über- oder unterschreitet. So läuft zum Beispiel die Poolheizung nur, wenn Sie gerade viel Solarstrom ins Netz einspeisen, oder ein Lüfter erst, wenn Ihr Speicher fast voll ist.
Das Wichtigste in Kürze
- Drei Modi: An, Automatisch und Aus.
- Im Modus Automatisch richtet sich Ihr SOLIO nach Ladezustand, Erzeugung, Netzeinspeisung oder Netzbezug.
- Sie legen den Schwellenwert fest und ob das Gerät oberhalb oder unterhalb davon eingeschaltet wird.
- Die Mindestumschaltzeit verhindert, dass das Gerät bei jeder Wolke ein- und ausschaltet.
- In der Historie sehen Sie, wann das Gerät gelaufen ist.
So sieht es aus

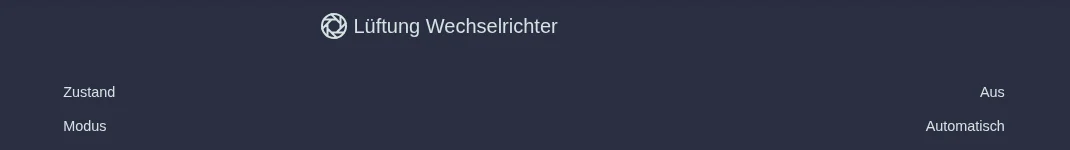

Sie finden die Schwellwertsteuerung im Menü links unter Cockpit → Verbrauch mit dem Namen des Geräts, im Beispiel „Lüftung Wechselrichter“. Klappen Sie den Eintrag auf, erscheinen Historie und Einstellungen. Bei mehreren Geräten kann das Menü sie unter Schwellwertsteuerung zusammenfassen.
| Anzeige | Bedeutung |
|---|---|
| Zustand | Ob das Gerät gerade An oder Aus ist. |
| Modus | Der gewählte Modus: An, Automatisch oder Aus. |
| Abhängig von | Der Messwert, nach dem Ihr SOLIO schaltet, zum Beispiel Netzeinspeisung. |

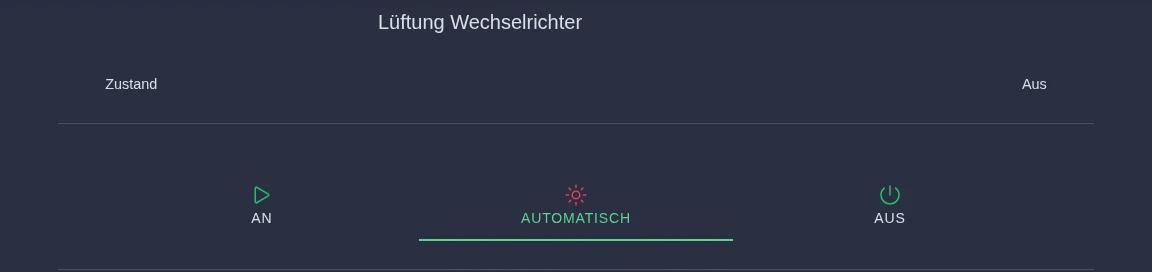

Die drei Modi
| Modus | Was passiert |
|---|---|
| An | Das Gerät läuft dauerhaft, unabhängig von Messwerten. |
| Automatisch | Ihr SOLIO schaltet das Gerät nach Ihren Regeln ein und aus. |
| Aus | Das Gerät bleibt dauerhaft aus. |
An und Aus sind praktisch, wenn Sie die Automatik kurz übergehen möchten, etwa um die Poolheizung vor einer Party sicher laufen zu lassen. Denken Sie daran, danach wieder Automatisch zu wählen.
Die Automatik einstellen
Wählen Sie Automatisch, erscheinen darunter die Regeln für das Schalten:
| Einstellung | Bedeutung |
|---|---|
| Abhängig von | Wonach geschaltet wird: Ladezustand Ihres Speichers, Erzeugung Ihrer PV-Anlage, Netzeinspeisung oder Netzbezug. |
| Geschaltete Last | Nur bei Netzeinspeisung und Netzbezug: die Leistung des Geräts in Watt, zum Beispiel 3000 W für eine Heizung mit 3 kW. |
| Aktueller Wert | Der Messwert in diesem Moment, damit Sie einen passenden Schwellenwert finden. |
| Schwellenwert | Die Grenze in Watt, beim Ladezustand in Prozent (mit Schieberegler). |

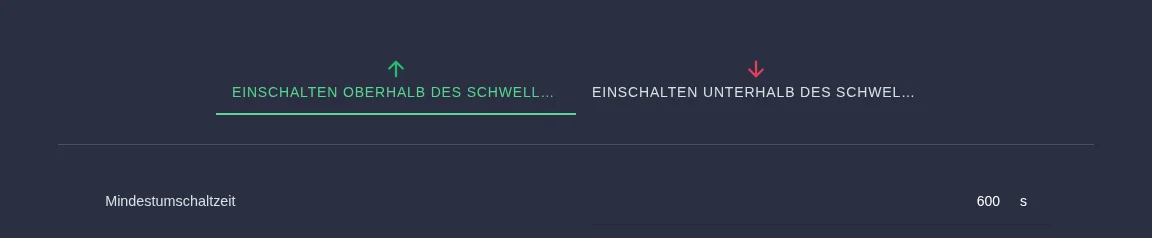

| Verhalten | Einschalten oberhalb des Schwellenwerts oder Einschalten unterhalb des Schwellenwerts. |
| Mindestumschaltzeit | Wie viele Sekunden mindestens zwischen zwei Schaltvorgängen liegen. |
Klappen Sie im Menü das Gerät auf und klicken Sie auf Einstellungen.
Klicken Sie auf Automatisch. Darunter erscheinen die Regeln.
Wählen Sie bei Abhängig von den Messwert und tragen Sie den Schwellenwert ein. Bei Netzeinspeisung und Netzbezug geben Sie zusätzlich die Geschaltete Last an.
Legen Sie fest, ob das Gerät oberhalb oder unterhalb der Grenze läuft, und tragen Sie die Mindestumschaltzeit in Sekunden ein.
Klicken Sie auf den runden Knopf mit dem Haken unten auf der Seite (auf dem Smartphone unten rechts). Erst dann gelten die neuen Einstellungen.
Wozu die Geschaltete Last?
Sobald Ihre Heizung einschaltet, verbraucht sie selbst Strom, und Ihre Einspeisung sinkt um genau diese Leistung. Ohne Ausgleich würde die Einspeisung sofort unter die Grenze fallen und die Heizung gleich wieder ausschalten. Deshalb rechnet Ihr SOLIO die Geschaltete Last wieder hinzu, solange das Gerät läuft. Wählen Sie den Schwellenwert deshalb größer als die geschaltete Last.
Wozu die Mindestumschaltzeit?
Nach jedem Schalten wartet Ihr SOLIO mindestens diese Zeit, bevor es wieder umschaltet. Außerdem schaut es nicht auf einen einzelnen Augenblick, sondern auf den Durchschnitt über diese Zeit. Eine vorbeiziehende Wolke schaltet das Gerät deshalb nicht gleich ab. Das schont Geräte, die nicht gern ständig an- und ausgehen, wie Pumpen oder Heizungen.
Ihre Poolheizung hat 3 kW. Sie soll nur mit eigenem Solarstrom laufen.
- Abhängig von: Netzeinspeisung
- Geschaltete Last: 3000 W
- Schwellenwert: 3500 W
- Verhalten: Einschalten oberhalb des Schwellenwerts
- Mindestumschaltzeit: 600 s
Die Heizung schaltet ein, wenn Sie im Durchschnitt mehr als 3.500 W ins Netz einspeisen. Sie läuft weiter, solange ohne Heizung noch mehr als 3.500 W übrig wären, und hält so einen kleinen Puffer zum Netzbezug.
Weitere Beispiele:
- Ladezustand, Schwellenwert 90 %, Einschalten oberhalb: Ein Lüfter oder ein zweiter Heizstab läuft erst, wenn Ihr Speicher fast voll ist.
- Erzeugung, Schwellenwert 4000 W, Einschalten oberhalb: Die Gartenpumpe läuft nur bei kräftiger Sonne.
- Mehrere Geräte nacheinander: Jedes Gerät bekommt eine eigene Schwellwertsteuerung, jeweils mit einem höheren Schwellenwert. So schalten die Geräte gestaffelt zu, je mehr Überschuss da ist. Die zusätzlichen Steuerungen richtet Ihr Installateur ein.
Die Historie

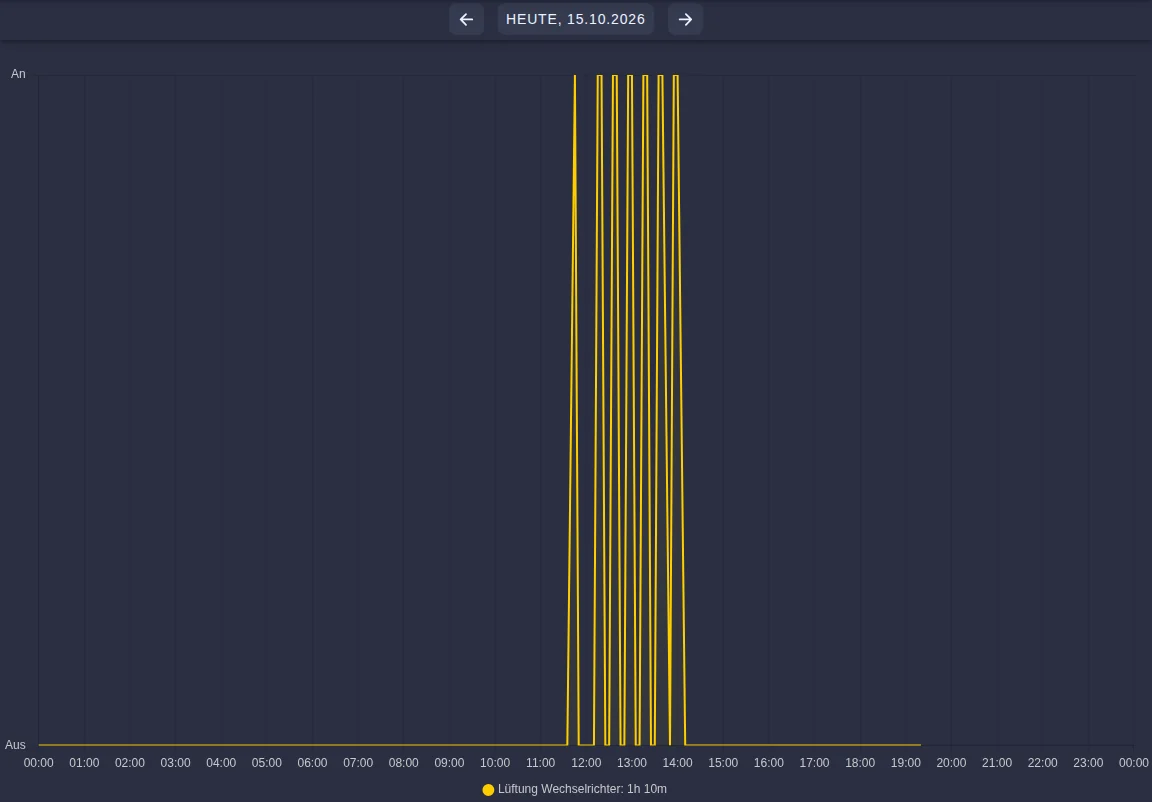

Unter Historie sehen Sie für jeden Tag, wann das Gerät an und wann es aus war. Unter dem Diagramm steht, wie lange es an diesem Tag insgesamt gelaufen ist. Mit den Pfeilen oben wechseln Sie den Tag.
Häufige Fragen
Warum schaltet mein Gerät nicht sofort, obwohl der Wert schon über der Grenze liegt? Ihr SOLIO wartet die Mindestumschaltzeit ab und rechnet mit dem Durchschnitt über diese Zeit. Bei 600 Sekunden kann es deshalb einige Minuten dauern, bis das Gerät schaltet.
Bei „Abhängig von“ steht „Sonstige“. Was bedeutet das? Ihr Installateur hat einen anderen Messwert gewählt, zum Beispiel eine Temperatur. Im Beispiel oben schaltet die Lüftung abhängig von der Temperatur des Wechselrichters. Solche Einstellungen ändert Ihr Installateur. Das Auswahlfeld Abhängig von bleibt in diesem Fall leer.
Bei mir gibt es keine Einstellungen, nur An oder Aus und eine Historie. Dann ist bei Ihrer Anlage eine feste Schaltschwelle eingerichtet. Die Übersicht zeigt, ob das Gerät gerade läuft. Änderungen übernimmt Ihr Installateur.
Wer darf die Einstellungen ändern? Dafür brauchen Sie die Rolle Eigentümer.
Welche Geräte kann ich so schalten? Alles, was an einem Schaltausgang Ihres SOLIO hängt, zum Beispiel an einem Relaisboard oder einer FRITZ!DECT-Steckdose. Für feste Uhrzeiten eignet sich die Zeitschaltuhr, für Ein und Aus per Klick die Manuelle Relaissteuerung.
