Ladestation
Ihr SOLIO steuert Ihre Ladestation (Wallbox) so, dass Ihr Elektroauto möglichst mit dem Strom Ihrer eigenen Photovoltaikanlage lädt. Wenn es schnell gehen muss, lädt es mit voller Leistung. Sie entscheiden mit wenigen Klicks im Portal oder in der App.
Das Wichtigste in Kürze
- Mit dem Lademodus legen Sie fest, wie geladen wird: nur mit Sonnenstrom, mit einer garantierten Mindestleistung oder so schnell wie möglich.
- Das Energielimit beendet einen Ladevorgang automatisch, sobald eine bestimmte Menge Strom geladen ist.
- Im Zeitplan bestimmen Sie, wann welcher Lademodus gilt, zum Beispiel jeden Morgen Schnellladen vor der Arbeit.
- Ladeleistung und geladene Energie sehen Sie live im Cockpit und rückblickend in der Historie.
- Haben Sie mehrere Ladestationen, verteilt das Multiladepunkt-Management die Leistung zwischen ihnen.
Ihre Ladestation verbindet Ihr Installateur mit dem SOLIO und richtet die passende App ein. Danach bedienen Sie alles selbst.
Wo Sie Ihre Ladestation finden
Ihre Ladestation erscheint im Menü unter Cockpit → Verbrauch mit ihrem Namen, zum Beispiel „KEBA P40“. Im Energiefluss sehen Sie sie als kleinen Kreis neben dem Verbrauch, und unter Verbrauch steht ihre aktuelle Ladeleistung bei den Details.
Über das Herz-Symbol oben auf der Seite legen Sie die Ladestation in Ihre Favoriten. So haben Sie sie mit einem Klick im Menü.
So sieht es aus

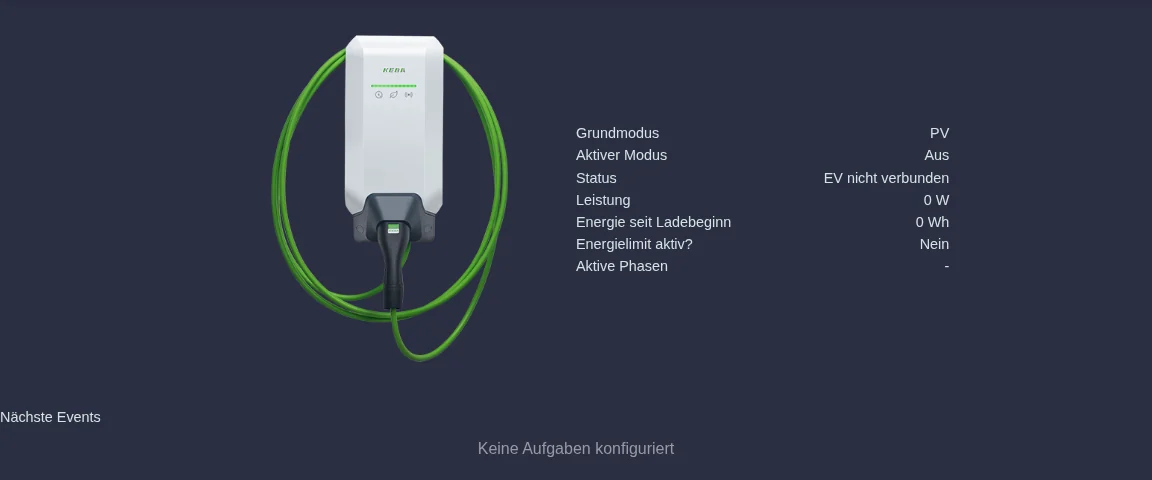

Die Startseite Ihrer Ladestation zeigt auf einen Blick, was gerade passiert.
| Anzeige | Bedeutung |
|---|---|
| Grundmodus | Der Lademodus, den Sie eingestellt haben: PV, Minimal, Schnell oder Aus. |
| Aktiver Modus | Was die Ladestation in diesem Moment tatsächlich tut. Lädt das Auto gerade nicht, steht hier Aus. Gilt laut Zeitplan gerade ein anderer Modus, sehen Sie ihn hier. |
| Status | Zum Beispiel EV nicht verbunden, EV verbunden, Lädt, Ladevorgang pausiert oder Ladevorgang beendet durch Energielimit. |
| Leistung | Mit wie viel Leistung das Auto gerade lädt. |
| Energie seit Ladebeginn | Wie viel Strom im aktuellen Ladevorgang schon geladen wurde. |
| Energielimit aktiv? | Ja, wenn ein Energielimit eingeschaltet ist. |
| Aktive Phasen | Ob das Auto gerade über eine oder drei Phasen lädt. |
Steht eine automatische Phasenumschaltung bevor, zeigt die Zeile Phasenumschaltung in einen Countdown. Unter Nächste Events sehen Sie, was der Zeitplan als Nächstes vorsieht.

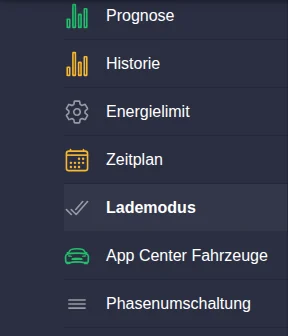

Unter dem Namen Ihrer Ladestation finden Sie im Menü alle weiteren Seiten:
Sobald Sie eine Einstellung ändern, erscheint unten ein runder Button mit einem Haken. Erst ein Klick darauf übernimmt die Änderung.
Den Lademodus wählen

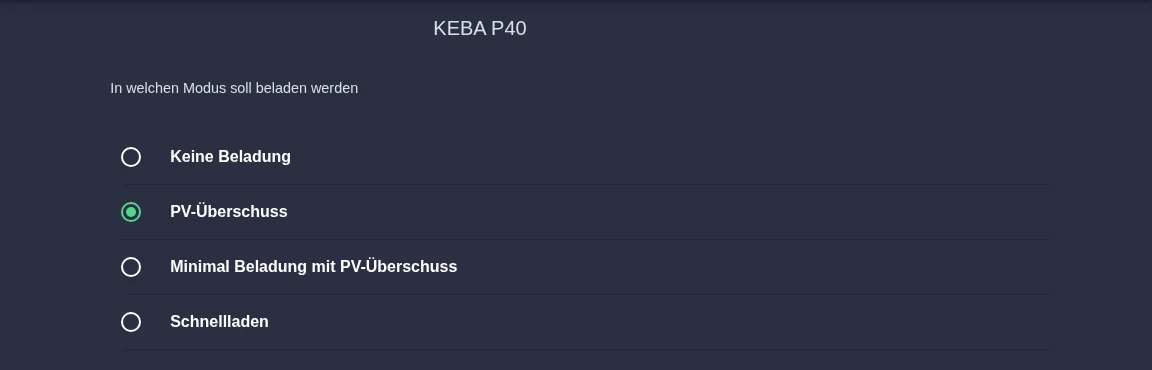

Der Lademodus ist die wichtigste Einstellung. Sie öffnen ihn im Menü über Lademodus.
| Lademodus | Was passiert | Gut geeignet, wenn … |
|---|---|---|
| Keine Beladung | Das Auto wird nicht geladen. | … Sie gerade nicht laden möchten. |
| PV-Überschuss | Das Auto lädt nur mit dem Strom, den Ihre PV-Anlage gerade übrig hat. Reicht der Überschuss nicht, pausiert die Ladung. | … das Auto Zeit hat und Sie nur Sonnenstrom tanken möchten. |
| Minimal Beladung mit PV-Überschuss | Das Auto lädt immer mindestens mit der kleinsten möglichen Leistung, auch bei Wolken oder abends. Scheint die Sonne, kommt der Überschuss dazu. | … das Auto auf jeden Fall etwas Strom bekommen soll. |
| Schnellladen | Das Auto lädt mit der höchsten Leistung, die Ladestation und Auto schaffen, notfalls auch mit Strom aus dem Netz. | … es eilig ist. |
Klicken Sie im Menü unter Ihrer Ladestation auf Lademodus.
Wählen Sie einen der vier Modi aus.
Klicken Sie auf den runden Button mit dem Haken. Auf der Startseite steht der neue Modus nun als Grundmodus.
Das Energielimit
Mit dem Energielimit lädt Ihr Auto pro Ladevorgang nur eine bestimmte Menge Strom und hört dann von selbst auf. Das ist praktisch, wenn Sie wissen, wie viel Sie bis zur nächsten Lademöglichkeit brauchen, oder wenn Sie bei trübem Wetter nicht unnötig Netzstrom laden möchten.

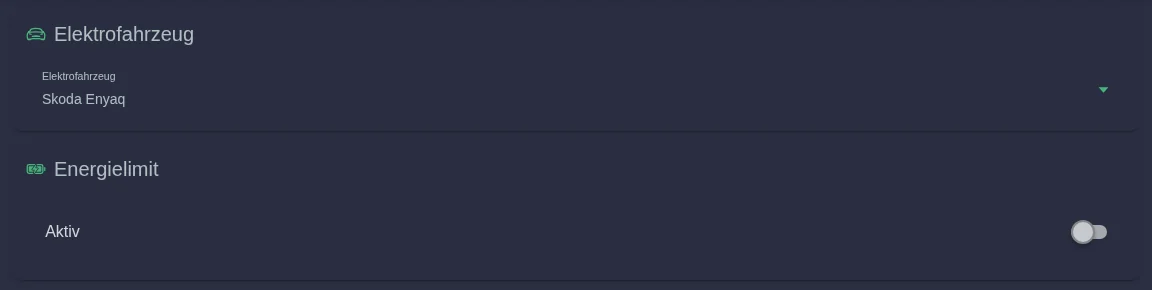

Klicken Sie im Menü auf Energielimit.
Unter Elektrofahrzeug steht das Auto, das an dieser Ladestation lädt. Haben Sie mehrere Fahrzeuge hinterlegt, wählen Sie hier das richtige aus.
Schalten Sie Aktiv ein. Mit dem Schieberegler stellen Sie die Energiemenge zwischen 1 und 200 kWh ein. Vorgeschlagen sind 20 kWh.
Klicken Sie auf den Haken. Ist die Menge erreicht, zeigt der Status Ladevorgang beendet durch Energielimit.
Zum Ausschalten setzen Sie Aktiv wieder auf aus und speichern. Dann lädt das Auto ohne Begrenzung.
Der Zeitplan

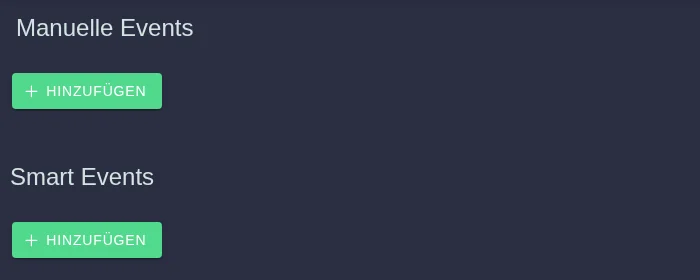

Im Zeitplan legen Sie fest, dass zu bestimmten Zeiten automatisch etwas anderes passiert als im Grundmodus. Es gibt zwei Arten von Events.
Manuelle Events
Ein manuelles Event schaltet für ein Zeitfenster einen bestimmten Lademodus ein, zum Beispiel jeden Werktag von 6:00 bis 7:30 Uhr Schnellladen. Außerhalb des Zeitfensters gilt wieder Ihr Grundmodus.
Klicken Sie unter Manuelle Events auf Hinzufügen.
Wählen Sie den Lademodus, der in dieser Zeit gelten soll.
Wählen Sie unter Wiederholung, ob das Event Täglich, Wöchentlich oder Monatlich gilt, und stellen Sie Start und Ende ein. Zeiten gehen in Viertelstunden (:00, :15, :30, :45). Bei Wöchentlich wählen Sie unter Turnus zusätzlich die Wochentage.
Klicken Sie auf Übernehmen. Das Event erscheint im Zeitplan und auf der Startseite unter Nächste Events.
Smart Events
Bei einem Smart Event geben Sie nur an, wie viel Energie das Auto in einem Zeitfenster mindestens bekommen soll, zum Beispiel 30 kWh zwischen 22:00 und 6:00 Uhr. Ihr SOLIO lädt dann innerhalb des Zeitfensters zu den günstigsten Zeiten, bis die Menge erreicht ist. Mit einem dynamischen Stromtarif sind das die Zeiten mit den niedrigsten Preisen.
Sie legen ein Smart Event unter Smart Events mit Hinzufügen an. Dort tragen Sie Mindestens zu ladende Energie [kWh] ein und wählen Zeitfenster und Wiederholung wie bei einem manuellen Event.
Bestehende Events ändern oder löschen Sie über Bearbeiten.
Die Phasenumschaltung

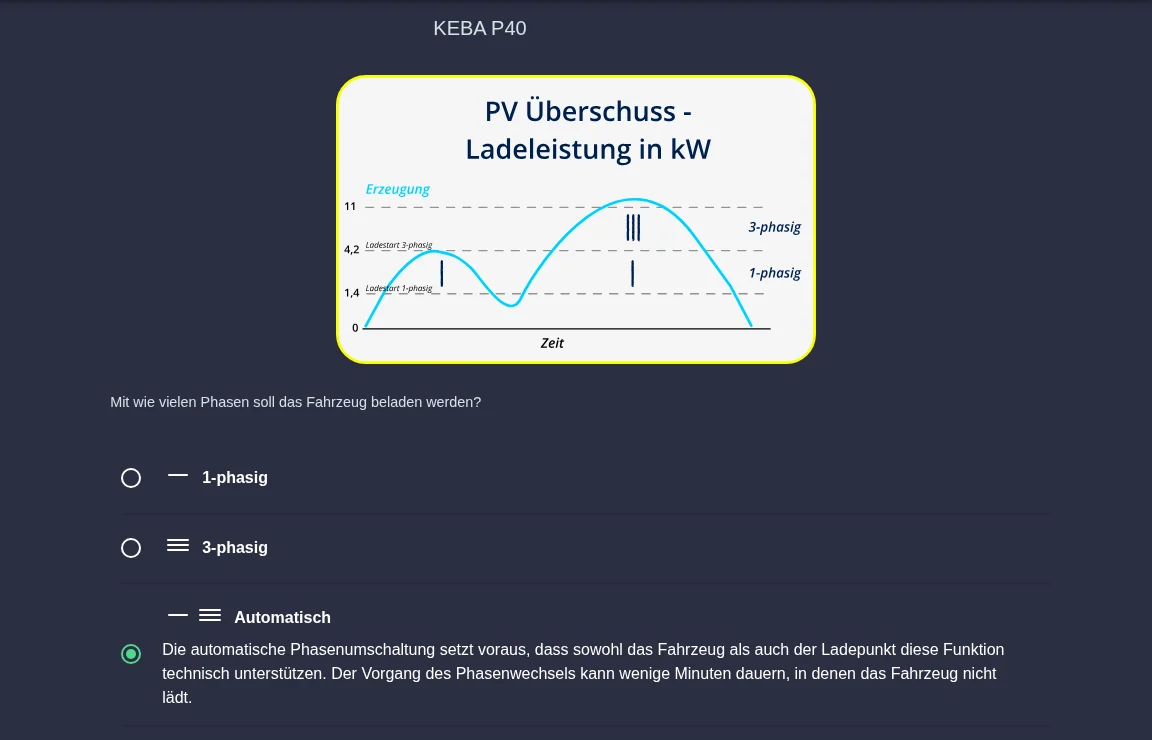

Ein Auto kann über eine Phase oder über drei Phasen laden. Über eine Phase startet die Ladung schon bei wenig Leistung, über drei Phasen geht es deutlich schneller, braucht aber mehr Überschuss, bevor es überhaupt losgeht.
| Auswahl | Bedeutung |
|---|---|
| 1-phasig | Das Auto lädt immer über eine Phase. Gut bei kleinem Überschuss. |
| 3-phasig | Das Auto lädt immer über drei Phasen. Am schnellsten. |
| Automatisch | Ihr SOLIO wechselt selbst: bei wenig Sonne auf eine Phase, bei viel Sonne auf drei Phasen. |
Den Menüpunkt Phasenumschaltung sehen Sie nur, wenn Ihre Ladestation das Umschalten unterstützt. Für Automatisch müssen Auto und Ladestation die Funktion beherrschen. Der Wechsel dauert einige Minuten, in denen das Auto nicht lädt.
Prognose und Historie

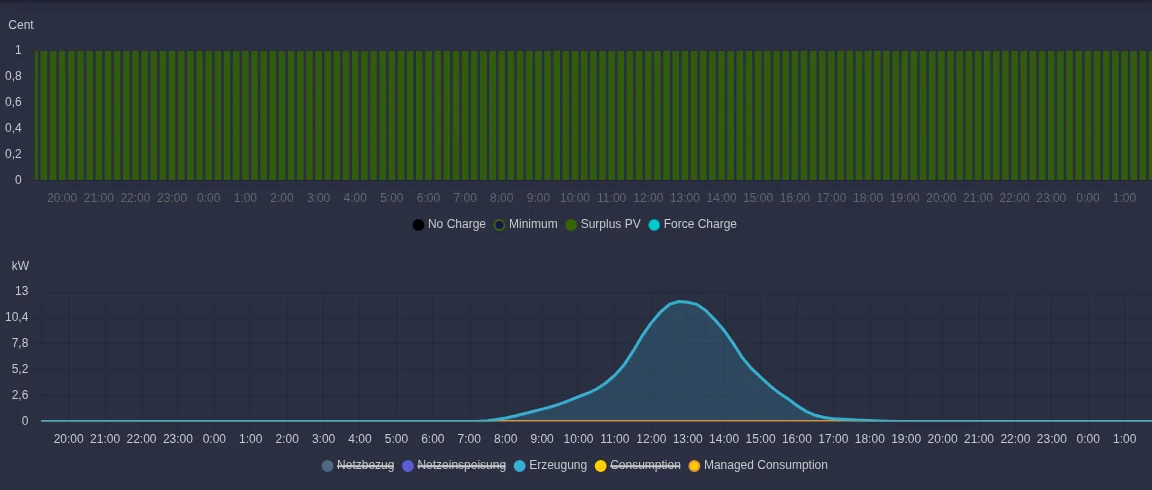

Unter Prognose sehen Sie, was Ihr SOLIO für die nächsten Stunden plant. Das obere Diagramm zeigt für jede Viertelstunde, in welchem Modus geladen werden soll (die Legende nennt die Modi auf Englisch: No Charge, Minimum, Surplus PV, Force Charge). Ist ein dynamischer Stromtarif eingerichtet, zeigt die Höhe der Balken den Strompreis. Das untere Diagramm zeigt die erwartete Erzeugung; weitere Linien blenden Sie mit einem Klick auf die Legende ein.
Unter Historie sehen Sie für einen Tag oder eine Woche, wann und mit welcher Leistung Ihr Auto geladen hat und welcher Modus jeweils aktiv war. Mit den Pfeilen oben wechseln Sie den Tag.
Ihr Fahrzeug (App Center Fahrzeuge)

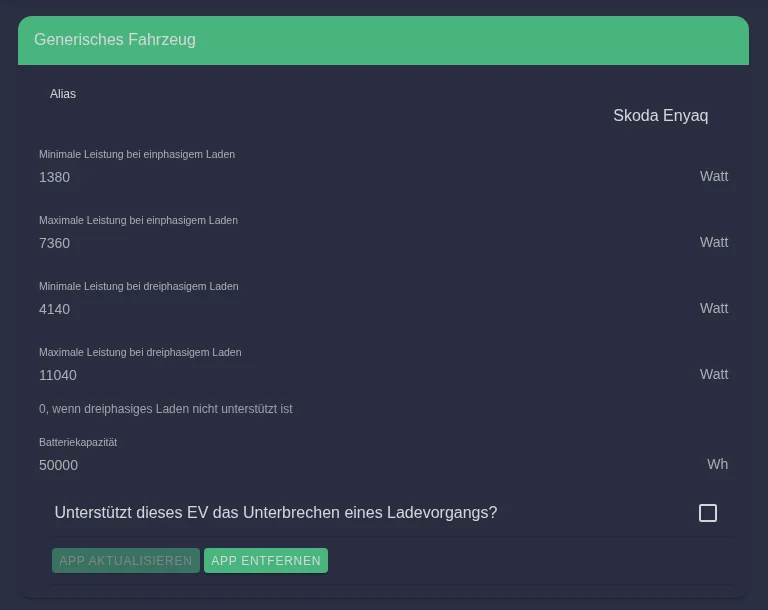

Damit Ihr SOLIO richtig plant, kennt er die wichtigsten Daten Ihres Autos. Sie stehen unter App Center Fahrzeuge.
- Minimale und maximale Leistung bei einphasigem und dreiphasigem Laden: Mit wie wenig bzw. wie viel Leistung Ihr Auto laden kann. Kann Ihr Auto nicht dreiphasig laden, steht dort 0.
- Batteriekapazität: Wie viel Energie in die Batterie Ihres Autos passt.
- Unterstützt dieses EV das Unterbrechen eines Ladevorgangs? Nur wenn hier ein Haken gesetzt ist, ist die automatische Phasenumschaltung möglich.
Diese Angaben richtet in der Regel Ihr Installateur ein. Ändern Sie sie nur, wenn Sie die Werte aus dem Datenblatt Ihres Autos kennen, und speichern Sie mit App aktualisieren.
Ansicht mit Manuell, Automatisch und Aus
Je nach Ladestation sieht die Bedienung etwas anders aus. Statt der vier Lademodi wählen Sie dann unter Einstellungen einen von drei Modi:
| Modus | Was passiert |
|---|---|
| Manuell | Das Auto lädt mit der Maximalen Ladeleistung, die Sie mit dem Schieberegler einstellen, auch wenn dafür Netzstrom nötig ist. Kann das Auto so viel nicht aufnehmen, wird automatisch weniger geladen. |
| Automatisch | Die Ladung passt sich an Erzeugung und Verbrauch an, das Auto lädt also mit Ihrem Überschuss. |
| Aus | Die Ladestation lädt nicht. |
Im Modus Automatisch gibt es zwei zusätzliche Einstellungen:
- Minimale Beladung garantieren: Das Auto lädt immer mindestens mit der eingestellten Minimalen Ladestärke, damit es zum Beispiel auch nachts nicht leer bleibt.
- Priorisierung: Wählen Sie E-Auto, bekommt das Auto den Überschuss zuerst. Wählen Sie Speicher, wird zuerst Ihr Speicher geladen.
In beiden Modi können Sie Maximale Energie pro Ladevorgang begrenzen einschalten und das Energielimit zwischen 1 und 100 kWh einstellen.
Unterstützte Ladestationen
Ihr SOLIO arbeitet mit Ladestationen vieler Hersteller zusammen. Dabei gibt es zwei Arten:
- Gesteuert: Ihr SOLIO zeigt die Werte an und steuert die Ladung, zum Beispiel mit Sonnenstrom.
- Nur Anzeige: Ihr SOLIO zeigt Leistung und Status an, steuert die Ladestation aber nicht. Im Portal steht dann „Diese Ladesäule kann nicht gesteuert werden.“
Welche Variante bei Ihnen eingerichtet ist und ob Ihr Modell passt, klärt Ihr Installateur.
KEBA KeContact P30 und P40
Die Wallboxen KeContact P30 und P40 von KEBA steuert Ihr SOLIO vollständig. Alternativ kann eine KEBA-Ladestation auch nur angezeigt werden.
Hardy Barth
Ladestationen von Hardy Barth (eCharge) kann Ihr SOLIO steuern oder nur anzeigen.
Mennekes
Die AMTRON Professional und die AMTRON 4You von Mennekes steuert Ihr SOLIO. Alternativ kann eine Mennekes-Ladestation auch nur angezeigt werden.
go-e Charger (nur Anzeige)
Beim go-e Charger zeigt Ihr SOLIO Leistung und Status an. Gesteuert wird die Ladestation in diesem Fall nicht vom SOLIO.
IES Keywatt
Die Gleichstrom-Schnellladesäule Keywatt von IES mit einem CCS-Stecker steuert Ihr SOLIO.
Alpitronic Hypercharger
Der Hypercharger von Alpitronic ist eine Gleichstrom-Schnellladestation für Gewerbe und Fuhrparks. Ein Gerät hat bis zu vier Ladepunkte. Ihr SOLIO zeigt und steuert jeden Ladepunkt einzeln. Mit mehreren Ladepunkten lohnt sich das Multiladepunkt-Management.
Alfen
Die Alfen-Ladestationen Eve Single S-line, Eve Single Pro-line und Eve Double Pro-line steuert Ihr SOLIO.
Weitere Ladestationen
| Hersteller | Art |
|---|---|
| ABL | Nur Anzeige |
| Heidelberg Energy Control | Nur Anzeige |
| Wallboxen aus dem VW-Konzern (Elli, Volkswagen, Škoda, Cupra, Audi) | Gesteuert |
| Webasto Next, Webasto Unite | Gesteuert (im App Center als Beta gekennzeichnet) |
| dezony IQ, EM2GO | Gesteuert (im App Center als Beta gekennzeichnet) |
Häufige Fragen
Die Sonne scheint, aber mein Auto lädt nicht. Warum? Ein Auto braucht eine Mindestleistung, bevor es überhaupt lädt: über eine Phase etwa 1,4 kW, über drei Phasen etwa 4,1 kW (jeweils 6 Ampere je Phase). Ihr Haus verbraucht gleichzeitig auch Strom. Erst wenn danach genug übrig ist, startet die Ladung im Modus PV-Überschuss. Bei wenig Sonne hilft die Einstellung 1-phasig oder der Modus Minimal Beladung mit PV-Überschuss.
Was bedeutet „Mindestumschaltzeit der Ladestation aktiv“? Damit das Auto nicht ständig startet und stoppt, behält die Ladestation den aktuellen Lademodus einige Minuten bei, auch wenn sich der Überschuss ändert. So werden Ladeabbrüche vermieden.
Die Ladeleistung ist etwas anders als eingestellt. Ist das ein Fehler? Nein. Jedes Auto setzt die Vorgabe etwas anders um, und das Auto selbst begrenzt die Leistung zum Beispiel bei voller oder kalter Batterie.
Das Portal meldet „Es konnte keine Verbindung zur Ladestation aufgebaut werden.“ Prüfen Sie, ob die Ladestation eingeschaltet ist. Bleibt die Meldung bestehen, wenden Sie sich bitte an Ihren Installateur.
Ich habe mehrere Ladestationen. Was muss ich beachten? Damit die Ladestationen zusammen nicht zu viel Leistung ziehen, verteilt das Multiladepunkt-Management die verfügbare Leistung nach einer Rangfolge, die Sie selbst festlegen.
