Heizstab
Ein Heizstab im Warmwasser- oder Pufferspeicher verwandelt Solarstrom, den Sie sonst für wenig Geld ins Netz einspeisen würden, in warmes Wasser. Ihr SOLIO schaltet ihn automatisch dann ein, wenn genug Überschuss da ist.
Das Wichtigste in Kürze
- Im Automatikbetrieb heizt der Heizstab mit Solarstrom, der gerade nicht im Haus gebraucht wird.
- Sie können jederzeit umschalten: automatisch mit Überschuss, sofort heizen oder aus.
- Damit das Wasser auch an trüben Tagen warm wird, legen Sie eine Mindestheizdauer oder einen Zeitplan fest.
- Im Verlauf sehen Sie, wann und mit welcher Leistung der Heizstab geheizt hat.
Welcher Heizstab ist bei Ihnen eingebaut?
Ihr SOLIO arbeitet mit zwei Arten von Heizstäben zusammen. Die Bedienung unterscheidet sich etwas.
Ein Heizstab mit eigener, stufenloser Regelung, den Ihr SOLIO über das Netzwerk anspricht.
Ein einfacher dreiphasiger Heizstab, den Ihr SOLIO über Relais in bis zu drei Stufen schaltet.
So erkennen Sie den Unterschied: Zeigt die Seite Ihres Heizstabs Temperatur, Heizleistung und Modus mit Diagrammen, haben Sie einen my-PV- oder ASKOMA-Heizstab. Steht dort ein Aktives Level, ist es ein Heizstab mit Leistungsstufen. Für den Fronius Ohmpilot gibt es eine eigene Seite.
Ihren Heizstab finden
- Im Menü: Unter Cockpit → Verbrauch steht Ihr Heizstab mit dem Namen, den Ihr Installateur vergeben hat, zum Beispiel „Heizstab“. Ein Klick auf den Pfeil daneben zeigt die Unterpunkte wie Historie, Zeitplan und Einstellungen.
- Im Energiefluss: Im Cockpit erscheint der Heizstab als kleiner Kreis rechts neben dem Verbrauch, mit seiner aktuellen Leistung oder dem Hinweis „Aus“.
- Als Favorit: Mit dem Herz-Symbol oben auf der Seite legen Sie den Heizstab in Ihre Favoriten.
my-PV und ASKOMA
So sieht es aus
| Anzeige | Bedeutung |
|---|---|
| Temperatur | Die aktuelle Wassertemperatur, die der Heizstab misst. |
| Status | Heizt, Heizt nicht, Zieltemperatur erreicht, Steuerung nicht erlaubt (das Gerät lässt gerade keine Vorgaben zu) oder Fehler. |
| Heizleistung | Mit wie viel Leistung der Heizstab gerade heizt. |
| Modus | Der Heizmodus, der gerade gilt, zum Beispiel PV-Überschuss. |

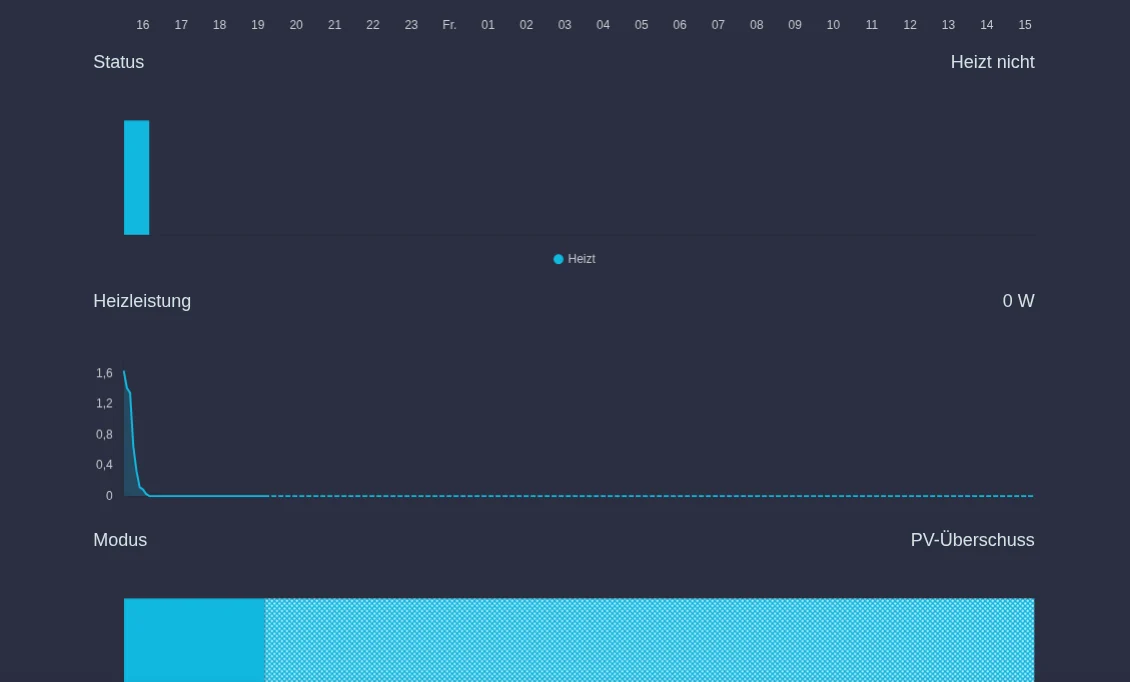

Unter Status, Heizleistung und Modus zeigt je ein Diagramm den Verlauf über die nächsten 24 Stunden. So sehen Sie auf einen Blick, wann Ihr SOLIO voraussichtlich heizen wird. Je nach Ausstattung Ihrer Anlage sehen Sie statt der Diagramme nur die aktuellen Werte.

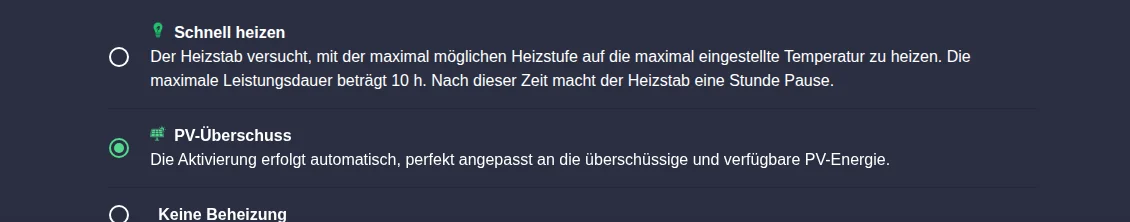

Den Heizmodus wählen
| Heizmodus | Was passiert |
|---|---|
| Schnell heizen | Der Heizstab heizt mit voller Leistung bis zur eingestellten Höchsttemperatur, auch wenn gerade kein Überschuss da ist. Nach höchstens 10 Stunden am Stück macht er eine Stunde Pause. |
| PV-Überschuss | Ihr SOLIO schaltet den Heizstab automatisch ein und passt die Leistung an den verfügbaren Solarüberschuss an. |
| Keine Beheizung | Ihr SOLIO schaltet den Heizstab nicht ein. |
Klicken Sie im Menü unter Ihrem Heizstab auf Einstellungen.
Wählen Sie Schnell heizen, PV-Überschuss oder Keine Beheizung.
Klicken Sie auf den runden Knopf mit dem Haken, der unten erscheint. Der neue Modus gilt sofort.
Heizzeiten mit dem Zeitplan festlegen
Mit dem Zeitplan legen Sie fest, dass zu bestimmten Zeiten ein anderer Heizmodus gilt. Ein Beispiel: Jeden Morgen von 5:00 bis 6:00 Uhr Schnell heizen, damit das Duschwasser sicher warm ist. Außerhalb dieser Zeiten gilt wieder der Heizmodus aus den Einstellungen.
Klicken Sie im Menü unter Ihrem Heizstab auf Zeitplan und dann auf Hinzufügen.
Wählen Sie unter Heizmodus, was in diesem Zeitraum gelten soll.
Wählen Sie unter Wiederholung Täglich, Wöchentlich (mit Wochentagen) oder Monatlich. Tragen Sie dann Start und Ende ein. Uhrzeiten sind in Viertelstunden möglich, also zum Beispiel 5:00, 5:15 oder 5:30 Uhr.
Klicken Sie auf Übernehmen. Der Eintrag erscheint im Zeitplan. Mit Bearbeiten können Sie ihn später ändern oder löschen.
Nur lesend eingebunden
Manche my-PV- und ASKOMA-Heizstäbe sind nur zum Anzeigen eingebunden (im App Center „my-PV lesend“ bzw. „ASKOMA lesend“). Ihr SOLIO zeigt dann die Werte, steuert den Heizstab aber nicht. Zeitplan und Heizmodus gibt es in diesem Fall nicht. Einstellungen ändern Sie dann direkt am Gerät oder in der App des Herstellers, zum Beispiel in der my-PV-App.
Heizstab mit Leistungsstufen
Ein dreiphasiger Heizstab hat drei Heizwendeln, eine pro Phase. Ihr SOLIO schaltet sie einzeln zu und erreicht so drei Leistungsstufen, in der Oberfläche Level genannt. Bei einem 6-kW-Heizstab sieht das so aus:
| Level | Leistung (Beispiel 6-kW-Heizstab) |
|---|---|
| Level 0 | Heizstab aus |
| Level 1 | 2 kW (eine Heizwendel) |
| Level 2 | 4 kW (zwei Heizwendeln) |
| Level 3 | 6 kW (alle drei Heizwendeln) |
Bei Heizstäben mit anderer Leistung verteilen sich die Stufen entsprechend.
So sieht es aus
Auf der Seite Ihres Heizstabs sehen Sie:
- Modus: An, Automatisch oder Aus.
- Zustand: was der Heizstab gerade macht (siehe Tabelle unten).
- Aktives Level: die Stufe, mit der er gerade heizt.
- Heizleistung: die gemessene Leistung, wenn Ihr Heizstab über einen eigenen Zähler gemessen wird.
| Zustand | Bedeutung |
|---|---|
| Inaktiv | Der Heizstab heizt gerade nicht. |
| Aktiv | Der Heizstab heizt, im Modus Automatisch mit Solarüberschuss. |
| Aktiv (Mindestlaufzeit) | Der Heizstab heizt, damit die eingestellte Mindestheizdauer erreicht wird. |
| Aktiv (Zusatzenergie) | Der Heizstab heizt, damit die eingestellte Mindest-Heizenergie erreicht wird. |
| Fertig | Die eingestellte Mindest-Heizenergie ist erreicht. |
| Unerreichbar | Die Mindest-Heizenergie ist bis zur Endzeit nicht mehr zu schaffen. Der Heizstab heizt trotzdem so viel wie möglich. |
| Kalibrierung | Ihr SOLIO misst kurz, wie viel Leistung die einzelnen Level tatsächlich haben. |
Die Betriebsart wählen
| Modus | Was passiert |
|---|---|
| An | Der Heizstab heizt dauerhaft mit dem gewählten Level. |
| Automatisch | Ihr SOLIO schaltet die Stufen je nach Solarüberschuss zu und ab. Ihr Speicher wird dafür nicht entladen. |
| Aus | Der Heizstab bleibt aus. |
Klicken Sie im Menü unter Ihrem Heizstab auf Einstellungen.
Wählen Sie An, Automatisch oder Aus. Bei An wählen Sie zusätzlich das Level.
Klicken Sie auf den runden Knopf mit dem Haken, der unten erscheint.
Warmes Wasser auch ohne Sonne
Im Modus Automatisch können Sie unter Modus garantieren festlegen, dass der Heizstab bis zu einer bestimmten Uhrzeit auf jeden Fall heizt, auch wenn kein Überschuss da ist:
- Minimale Heizdauer: Der Heizstab läuft bis zur Endzeit mindestens die eingestellte Mindestlaufzeit (bis zu 10 Stunden) mit dem gewählten Level.
- Minimale Heizenergie: Der Heizstab heizt bis zur Endzeit mindestens die eingestellte Energiemenge (Minimales Energielimit in kWh). Das setzt voraus, dass Ihr Heizstab über einen eigenen Zähler gemessen wird. Ist die Menge in der verbleibenden Zeit nicht mehr zu schaffen, erscheint der Hinweis „Das Energielimit kann nicht in der Zeit erreicht werden“.
- Kein Modus: Der Heizstab heizt nur mit Überschuss.
Ein Beispiel: Sie stellen eine Mindestlaufzeit von 1 Stunde bis 17:00 Uhr ein. Es ist den ganzen Tag bewölkt, Überschuss gibt es keinen. Damit die Stunde bis 17:00 Uhr zusammenkommt, schaltet Ihr SOLIO den Heizstab um 16:00 Uhr ein.
Die Mindestlaufzeit ist eine Untergrenze, keine Obergrenze. Gibt es genug Überschuss, heizt der Heizstab länger, bis das Thermostat am Heizstab abschaltet.

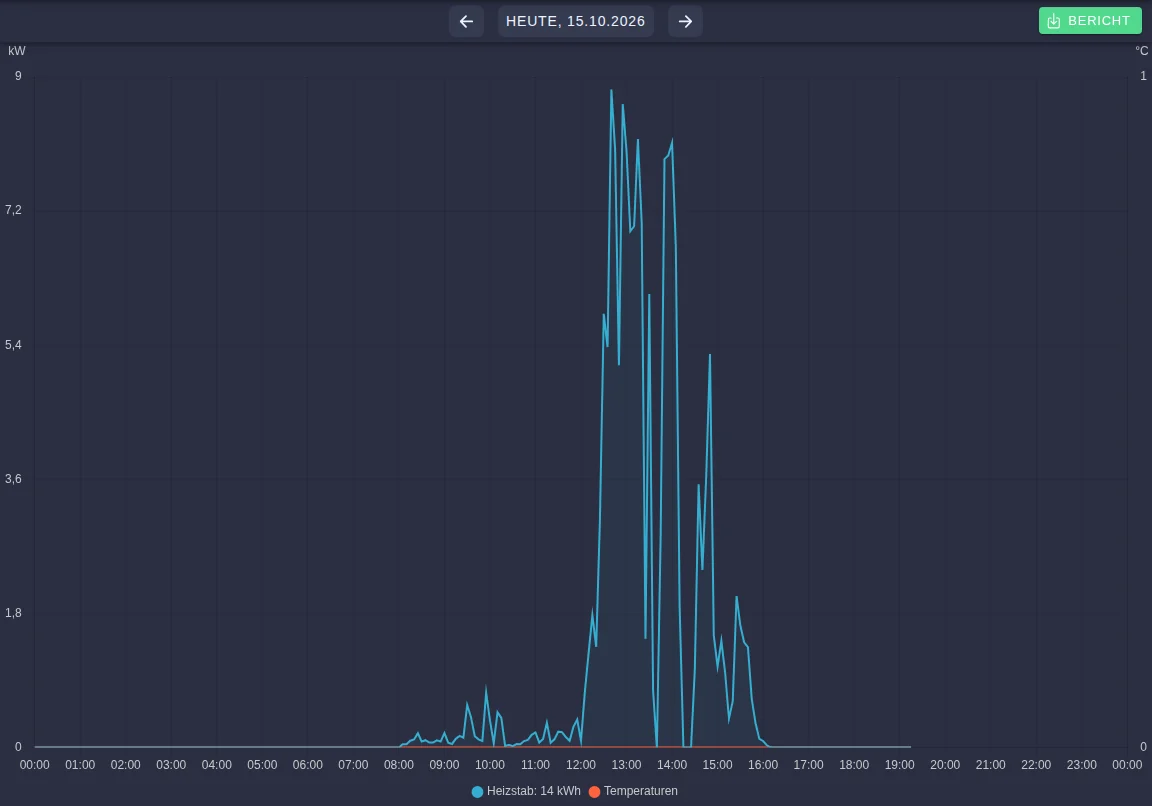

Der Verlauf
Unter Historie sehen Sie, wann Ihr Heizstab geheizt hat. Den Zeitraum wählen Sie oben, mit den Pfeilen blättern Sie vor und zurück.
- my-PV und ASKOMA: Das Diagramm zeigt die Heizleistung und die Temperaturen. Über Bericht laden Sie die Werte als Excel-Datei herunter.
- Heizstab mit Leistungsstufen: Sie sehen die Einschaltdauer je Level und, wenn der Heizstab gemessen wird, seinen Verbrauch.
Den Heizstab finden Sie außerdem im Bereich Verbrauch unter Historie, zusammen mit Ihren anderen Verbrauchern.
Was Sie brauchen
Den Heizstab richtet Ihr Installateur ein und aktiviert die passende App im App Center.
- my-PV oder ASKOMA: ein kompatibler Heizstab im selben Netzwerk wie Ihr SOLIO. Im App Center heißen die Apps „my-PV“ und „ASKOMA“, für reines Anzeigen „my-PV lesend“ und „ASKOMA lesend“.
- Heizstab mit Leistungsstufen: ein dreiphasiger Heizstab mit Neutralleiter und ein SOLIO Relaisboard mit drei freien Relaiskontakten. Das Relaisboard ist nicht im Lieferumfang enthalten. Die App heißt „Heizstab“.
Das Relaisboard schaltet bis zu 10 A je Kontakt, also etwa 2,3 kW pro Phase. Für stärkere Heizstäbe braucht es zusätzliche Lastschütze. Das prüft Ihr Installateur.
Häufige Fragen
Warum heizt der Heizstab nicht, obwohl die Sonne scheint? Solange Ihr Haus und Ihr Speicher den Solarstrom aufnehmen, gibt es keinen Überschuss. Der Heizstab startet meist erst, wenn der Speicher voll ist oder mehr Strom erzeugt wird, als er aufnehmen kann. Außerdem schaltet der Heizstab ab, sobald das Wasser die am Gerät eingestellte Temperatur erreicht hat.
Der Zustand zeigt „Aktiv“, aber die Heizleistung ist 0. Ist etwas kaputt? Meistens nicht. Hat das Thermostat am Heizstab abgeschaltet, weil das Wasser warm genug ist, nimmt der Heizstab keinen Strom auf, obwohl Ihr SOLIO ihn freigegeben hat.
Wie viel Strom hat mein Heizstab mit Leistungsstufen verbraucht? Wird der Heizstab gemessen, sehen Sie den Verbrauch direkt in der Historie. Sonst können Sie ihn aus der Einschaltdauer abschätzen: Einschaltdauer mal Leistung des Levels. Ein Beispiel für einen 6-kW-Heizstab: 7,5 Stunden auf Level 1 (2 kW) ergeben etwa 15 kWh. Hat das Thermostat zwischendurch abgeschaltet, war der tatsächliche Verbrauch geringer.
Warum wird der Heizstab in Stufen geschaltet und nicht stufenlos? Ein einfacher dreiphasiger Heizstab ist günstig und robust. Die drei Stufen reichen in der Praxis gut aus, weil Ihr SOLIO laufend die passende Stufe wählt. Wer es stufenlos möchte, nutzt einen Heizstab mit eigener Regelung wie my-PV oder ASKOMA.
